今天我們來討論墊片的力學行為性能，壓縮性和回彈性，上一集我們已經講述了墊片壓縮回彈的測試過程，以及壓縮率和回彈率來表示的圖表公式，這一次我們開始講述壓縮性與回彈性的形態圖：
壓縮性與回彈性的形態圖
常用墊片（材料）的壓縮率和回彈率
不同材料和結構形式的墊片的壓縮率和回彈率，都不相同，壓縮率通常是一個范圍，請看下方墊片材料的參考數值：
（圖片：墊片材料的參考數值）
它們還受到溫度、厚度和墊片應力等的影響。因此，試驗標準中通常按照規定厚度和墊片應力在室溫測得，但對于一些特殊的應用場景，還需要做高溫下的測試。
采用不同的試驗方法，其測試數據會不同，比如采用ASTM F36 或GB/T12622 A 壓頭法與GB/T12622 B 采用墊片方法，所以，在比較這些測試值的時候，需要明確所使用的測試方法。
壓縮-回彈曲線 形態
1、數值大小
對墊片的壓縮-回彈性首先要評價其數值大小，一般而言壓縮率和回彈率數值是相互制約的，真正需要評價的是回彈量，即初始厚度與壓縮率和回彈率的三者乘積。

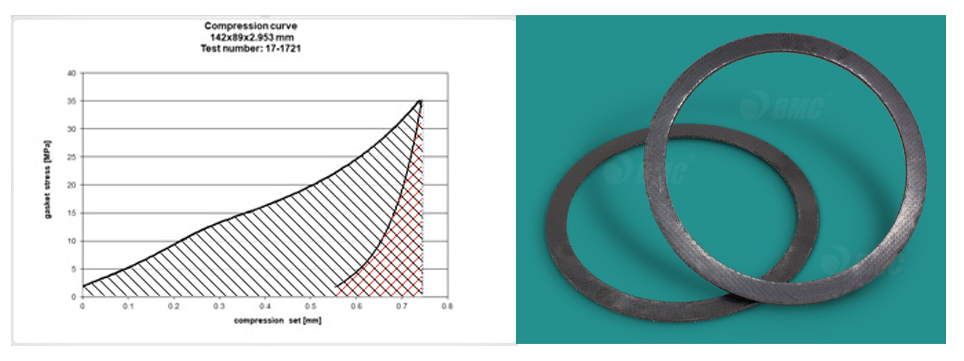

BMC柔性石墨墊片

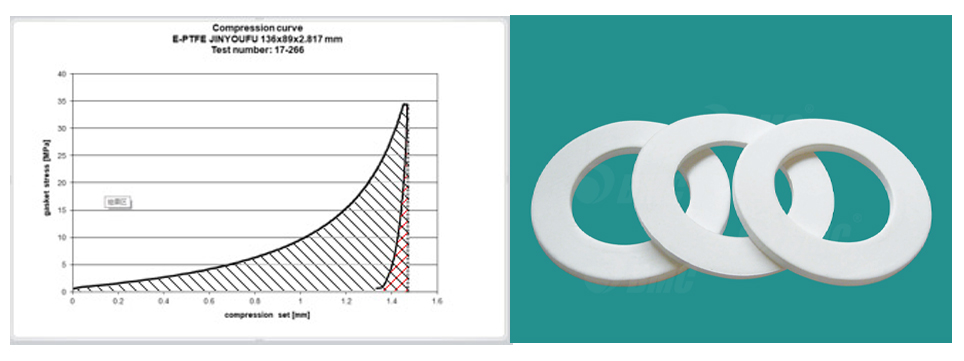

PTFE墊片
2、曲線斜率
第二，還要從不同形狀的壓縮-回彈曲線，特別是卸載部分回復曲線的斜率觀察，這一斜率越大，墊片的彈性補償能力越大，墊片應力的損失越小，即越容易適應載荷的循環作用或密封的穩定性越好。

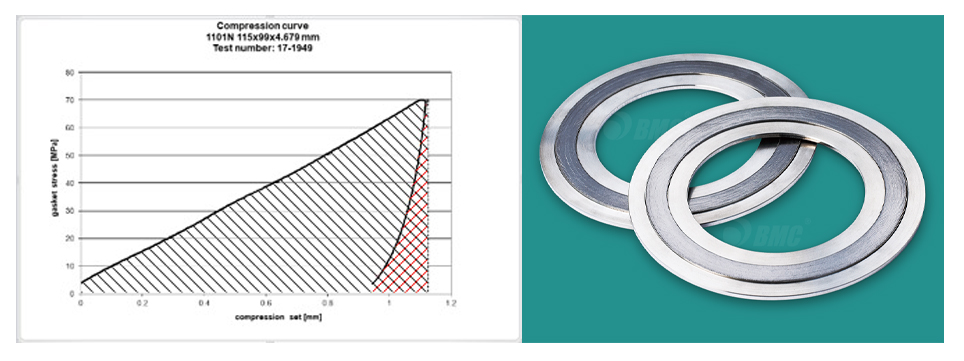

BMC金屬纏繞墊片
3、曲線所含面積
第三，實際壓縮-回彈曲線圖中壓縮曲線下的面積代表壓縮墊片所做的全部功將以彈性應變能貯存于墊片中，該面積越大則表明墊片彈性補償?shù)臐摿υ酱螅貜椙€下的面積則是墊片卸載時釋放出來的彈性應變能，顯然曲線包圍部分的面積代表了墊片的剛性大小。因此在評價墊片的壓縮性和回彈性時，不但要求合適的壓縮性和最大的回彈率，還要求有最佳形狀的壓縮-回彈曲線。

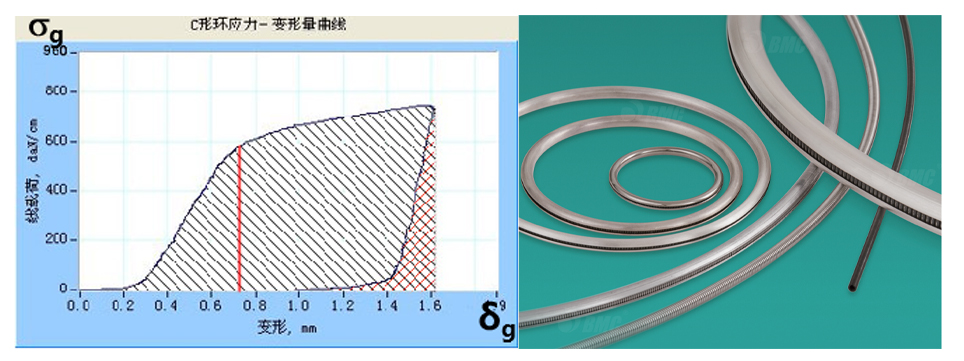

C環
