典型密封使用場景
閥門常用密封形式
上一期我們向大家講述了填料密封的填料型式之一：編織填料，本期講述的是壓制填料、編織+壓制填料。
壓制填料
填料型式
壓制填料一般采用純石墨或改性石墨。

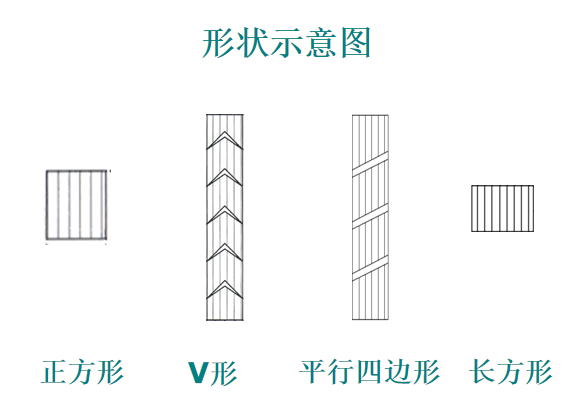

壓制填料截面形狀有正方形、長方形，也有V型、平行四邊形。
“壓制填料”截面形式的試驗
根據BMC寶驊所做的實驗結果顯示，以及日常的工程應用，因為壓制填料材料為石墨這個特征，凡是這種矩形平行四邊形，在軸向載荷的作用下，其對側向應力，或者說測壓系數的影響幾乎沒有。
因此，在做結構截面形式的時候，更多地采用正方形或長方形。這里有兩個重要性能指標：一是降低摩擦系數，二是提高測壓系數。對于純石墨來說，需要做一些特殊的改性處理來達到這些目標。具體的改性處理方法可能包括改變石墨的結構、使用不同的處理方法等。
編織+壓制填料
填料型式
石墨壓制填料環一般不單獨使用，而與編織填料一起組合使用，以防止石墨環在介質壓力作用下被“擠出”。

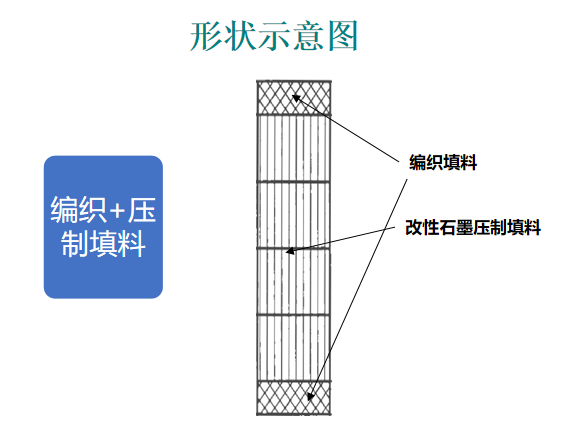

在實際的閥門應用中經常會采用編織填料和壓制填料的組合形式，比如說純石墨壓制環作為密封主體，然后上下加上由金屬絲增強的石墨：編織填料。

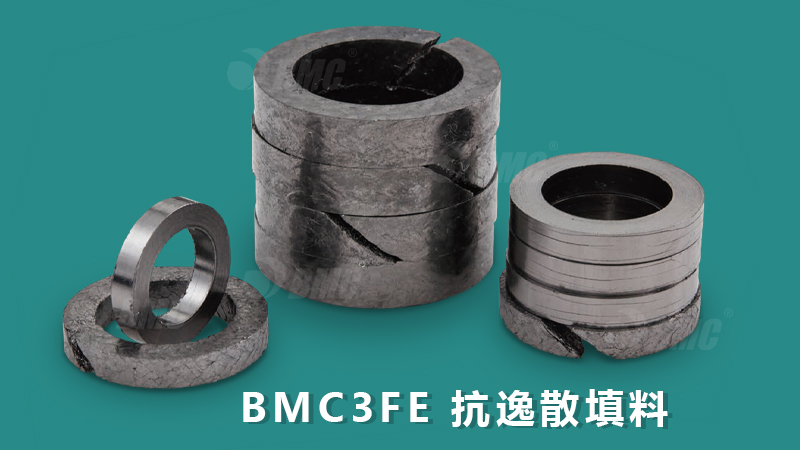

BMC3FE：編織填料壓制環 & 石墨壓制填料環
編織填料主要起到了是防止這個改性石墨壓制填料環，在安裝和運行過程中被擠出的傾向。

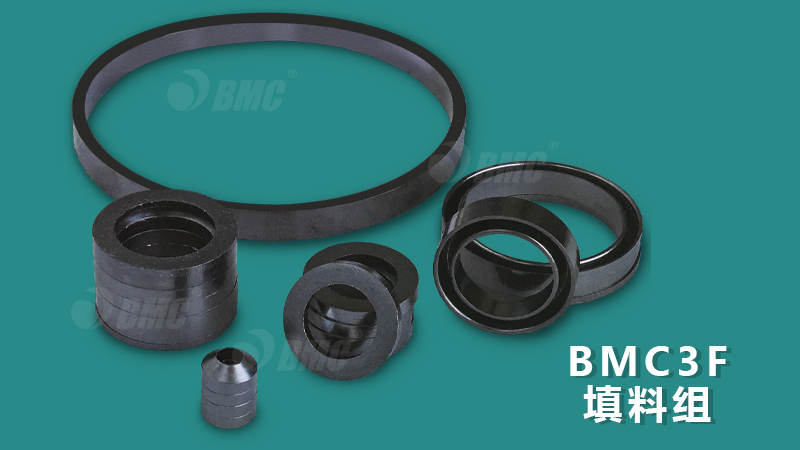

BMC3F：由柔性石墨壓制環和編織盤根環組合而成
所以現在在大部分的耐高溫的閥門閥桿填料中，多采用這樣的結構形式，當然也可以采用比如說聚四氟乙烯編織的填料來實現相關的密封。
妙 懂 密 封
密封泄漏 寶驊解決，如有對密封領域技術方面存在疑惑，敬請關注我們蘇州寶驊，歡迎咨詢及評論留言！謝謝大家！下一期我們會繼續講述閥門常用密封形式，下期再見啦！
